仪器简介:
英文名称:Scanning Electron Microscope(SEM)扫描电子显微镜的制造是依据电子与物质的相互作用。当一束高能的人射电子轰击物质表面时,被激发的区域将产生二次电子、俄歇电子、特征x射线和连续谱X射 线、背散射电子、透射电子,以及在可见、紫外、红外光区域产生的电磁辐射。同时,也可产生电子-空穴对、晶格振动 (声子)、电子振荡 (等离子体)。原则上讲,利用电子和物质的相互作用,可以获取被测样品本身的各种物理、化学性质的信息,如形貌、组成、晶体结构、电子结构和内部电场或磁 场等等。扫描电子显微镜正是根据上述不同信息产生的机理,采用不同的信息检测器,使选择检测得以实现。如对二次电子、背散射电子的采集,可得到有关物质微 观形貌的信息;对x射线的采集,可得到物质化学成分的信息。正因如此,根据不同需求,可制造出功能配置不同的扫描电子显微镜。
主要功能及应用:

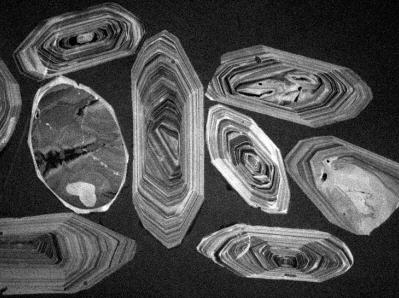

功能:二次电子成像、背散射电子成像、阴极发光照相锆石阴极发光

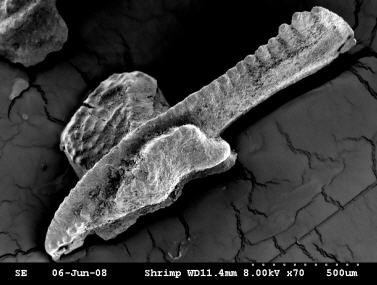

二次电子图像
设备照片:

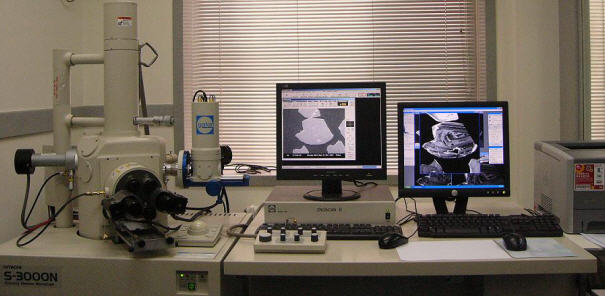

日立S3000N仪器照片

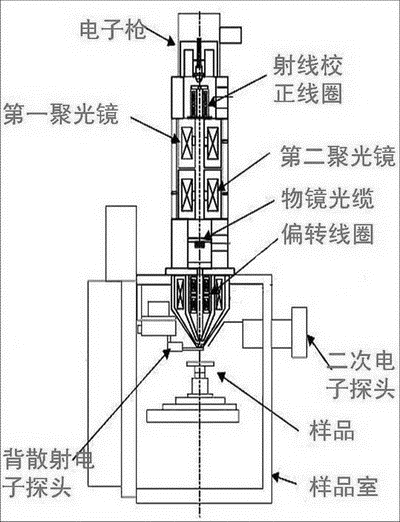

日立S3000仪器结构图
仪器的主要特性:
二次电子分辨率:小于3.5nm(30kV,高真空)、小于10nm(3kV,低真空),背散射电子分辨率:小于5.0nm(30kV,低真空);仪器的主要附件:
背散射探头(Robinson Detector)设备基本信息:
仪器名称 | 扫描电子显微镜 | ||||||||
仪器型号 | 制造商 | 产地 | 购买年份 | 原值万元 | 联系人 | 联系电话 | 是否对外开放 | 可对外开放时间 | |
S3000N | Hitach | 日本 | 2005 | 100 | 杨老师 | 010-56833666 | 是 | 100% | |
安放地点 | 所在实验室 | 实验室地址 | 实验室类型 | ||||||
北京 | 北京离子探针中心 | 中关村生命科学园北京离子探针中心 | 国家大型科学仪器中心 | ||||||
收费标准 | 普通成像:30元/张 高清成像:50元/张 |
